三等標準金屬線紋尺使用說明

時間：2020-11-09 作者：普天同創閱讀：9109

概述：
標準金屬線紋尺是一種帶有讀數放大鏡和溫度計的精密刻劃金屬直尺。在測繪作業中常用于檢查圖廓點、控制點和坐標網點間距離，在國家水準測量規范中規定作為標準尺進行檢定水準標尺之用。其它專業部門亦廣泛作為測量和計量直線距離及刻劃等使用。
標準金屬線紋尺作為中國自主知識產權的高科技、創新型二十一世紀新產品，集現代科技、加工中心全自動化制作工藝技術，采用激光刻制刻劃線、標選讀數與圖型。產品具有高精確度、高穩定性、高清晰度，刻線寬、刻線間距精準一致，差值呈線性規律曲線升降，無突跳、峰谷偶然誤差值，刻線垂直標準，尺體剛度好，型變率低，平整度好，各項精度指標大幅高于2005年頒布的JJG71-2005標準，具備世界先進水平。

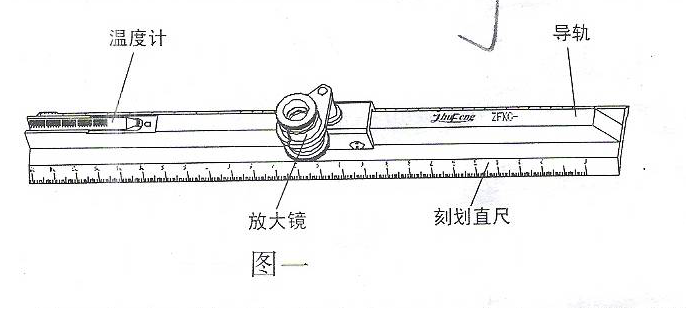

結構組成：

  1、刻劃直尺，斜面與底面成45°，在上、下斜面刻有分度值為1mm和0.2mm的分劃，每逢10mm刻注記數字。
  2、導軌：用11個螺釘將它與刻劃直尺連接起來，以加強其強度。
  3、溫度計：溫度測量范圍-30℃-45℃，溫度計分度值為0.5℃，每逢5℃刻以數字。
  4、放大鏡：二個7X放大鏡供讀數用，放大鏡固定在鏡架的夾圈上，鏡架籍導桿插到滑架上的立管中，放大鏡和滑架可沿導軌移動并能繞立管轉動，放大鏡并能在夾圈上進行上下移動來對焦。

維護保養：
  1、在使用此尺時，只用手拿導軌部分（戴白紗細手套），不宜用手接觸直尺，尤其不應接觸有刻劃表面。使用時應輕拿輕放，不受撞擊和其他外力影響，以免影響米尺的精度和使用壽命。
  2、使用完應隨手將線紋尺保存在尺匣內，在裝匣之前需用軟而干凈的布或軟毛刷擦拭干凈，必要時可稍沾汽油輕輕擦試。
  3、如準備長時間不使用時，在存放之前，在其金屬零件表面上涂上工業凡士林（或防銹油）并敷上薄油紙。
  4、放在匣子里的線紋尺，應保存在干燥、清潔的房間內。
  5、為保證線紋尺底面平直度，盒底填充10mm厚泡沫塑料，盒蓋內粘真50mm厚泡沫塑料，防止放大鏡竄位。托運時，應回外包裝箱及防震充填物。

注意事項：
  1、儀表為精密儀器，須妥善保管、輕拿輕放。
  2、嚴禁將設備長期置放在潮濕、腐蝕、高溫的環境中。
  3、儀器在使用時應遠離強電場、強磁場和易燃易爆區。
  4、嚴禁將液體或其他導電顆粒注入儀表內，否則將損壞儀表。
  5、在使用過程中若出現故障，應立即切斷電源，送專業廠家維修。
  6、一般非專業人員不要自行修理以免造成更大的損壞。
  7、本儀器自銷售之日起一年內，在正常使用條件下，出現非人為故障屬保修范圍，生產廠家對設備實行終身維修。
  8、本儀器為計量設備，應按檢定周期及時送檢，以保證儀器處于良好工作狀態。
